光纤光栅微型应变传感器
微型光纤光栅应变传感器兼有细径管保护式和夹持式的优点，直径最小可达1mm，既可以埋入结构中也可以通过辅助构件安装于结构表面。该传感器基于应变增敏/减敏封装机制，通过调节封装工艺中的参数，可以灵活改变传感器的应变灵敏度系数。
微型光纤光栅应变传感器是目前国内尺寸最小的光纤光栅应变传感器。
产品详情
1．微型光纤光栅应变传感器简介
微型光纤光栅应变传感器兼有细径管保护式和夹持式的优点，直径最小可达1mm，既可以埋入结构中也可以通过辅助构件安装于结构表面。该传感器基于应变增敏/减敏封装机制，通过调节封装工艺中的参数，可以灵活改变传感器的应变灵敏度系数。
微型光纤光栅应变传感器是目前国内尺寸最小的光纤光栅应变传感器。
2．Application 应用范围：
- 适合于微小标距的应变测量，可应用于土木水利工程、海洋工程、航天航空、汽车、复合材料等领域的原型及模型试验；
- 基于光纤光栅技术的位移、力、压力、加速度等传感器的核心封装元件。
3．Features 特点：
- 具备增敏或减敏工作机制，可定制灵敏度、量程、分辨率和规格尺寸；
- 可灵活定制不同形状的传感器支座（埋入式、夹持式、表面粘贴式）；
- 采用独特工艺降低尺寸，易于安装，满足特殊实验需求。
4．参数指标
|
微型光纤光栅应变传感器 |
||
|
型号 |
TF-M1（标准型） |
TF-M2（增敏型） |
|
标距 |
12mm |
22mm |
|
量程 |
±1500με |
±1000με |
|
灵敏度 |
≈1.5pm/με |
≈2.5pm/με |
|
传感器长度 |
30mm |
40mm |
|
传感器直径 |
不含支座的位置1mm直径 |
|
|
波长范围 |
1510~1590nm |
|
|
工作温度范围 |
-30℃～120℃ |
|
|
分辨率 |
1με |
|
|
尾纤规格 |
Φ0.9mm/Φ2.0mmPVC护套，长度500mm~1000mm |
|
|
连接方式 |
FC/APC连接头或熔接 |
|
|
安装方式 |
表面粘贴/支座夹持 |
|

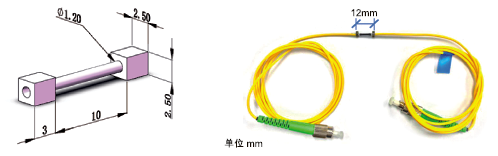

5．尺寸工艺图
6、可定制封装形式
