光纤光栅温度传感器
光纤光栅温度传感器按封装方式分为标准型与增敏型封装结构，按材质分为不锈钢和绝缘陶瓷封装，满足不同监测需求。传感器采用了独特的双层不锈钢管封装技术，不仅可以有效的提高了传感器的温度灵敏度，使传感器能自由的感应结构对象的温度变化，而且消除了外界应力或冲击影响。
产品详情
1．光纤光栅温度传感器简介
光纤光栅温度传感器按封装方式分为标准型与增敏型封装结构，按材质分为不锈钢和绝缘陶瓷封装，满足不同监测需求。传感器采用了独特的双层不锈钢管封装技术，不仅可以有效的提高了传感器的温度灵敏度，使传感器能自由的感应结构对象的温度变化，而且消除了外界应力或冲击影响。
2．Application 应用范围：
- 电力、土木、水利、能源、海洋、航天航空工程等领域的长期温度测量。
- 石油化工电力等行业的火灾报警
- 光纤光栅应变传感器的温度补偿
3．Features 特点：
- 有良好的热传导性和耐腐蚀性；
- 可直接埋入结构内部或粘贴于结构表面，可重复使用，拆卸安装方便简单；
- 增敏型温度传感器适用于高精度温度测量需求；
- 标准型温度传感器适用于各种光纤光栅传感器测量的温度补偿需求以及石油化工电力等行业的火灾报警、工程结构内部温度测量等。
4．参数指标：
|
光纤光栅温度传感器 |
||||
|
传感器 |
标准型 |
增敏型 |
绝缘型 |
|
|
型号 |
TF-T1 |
TF-T2 |
TF-T3 |
|
|
量程 |
-30℃～＋120℃ |
-10℃～＋100℃ |
-30℃～＋120℃ |
|
|
分辨率 |
0.1℃ |
0.05℃ |
0.1℃ |
|
|
重量 |
4.1g |
5.0克 |
10.0g |
|
|
应用范围 |
结构温度监测、温度补偿 |
高精度温度测量 |
有绝缘需可选用 |
|
|
尺寸 |
3.6mm外径，65mm长 |
3.6mm外径，85mm长 |
5mm外径，65mm长 |
|
|
尾纤形式 |
φ3mm铠装护套，500mm |
φ3mm室内线，500mm |
||
|
封装材料 |
不锈钢封装 |
陶瓷封装 |
||
|
接头 |
FC/APC接头或现场熔接 |
|||
|
波长范围 |
1510~1590nm |
|||
|
安装方式 |
表面粘接或埋入被测材料中 |
|||
|
灵敏度 |
≈10.5pm/℃ |
≈32pm/℃ |
≈10.5pm/℃ |
|
5．计算公式：
为安装好传感器后、加载之前，解调仪中显示的温度传感器初始中心波长，单位nm；
为温度为t0的时候传感器的中心波长值，单位nm，传感器标签上的零值波长为线性拟合值（t0=0℃时的波长），可能会有1~2度的初值偏差，若需要更准确的温度值测量，可用水银温度计测当前温度t0并记录此时对应的
为下表中的温度灵敏度系数，与传感器标签上的灵敏度系数一致，Kt单位pm/℃。

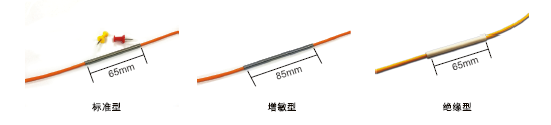

6．尺寸工艺图
